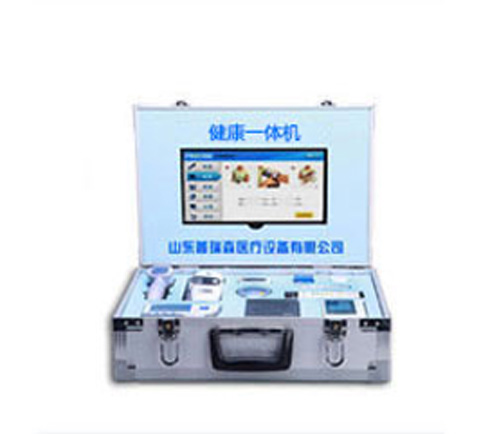

健康一體機實現低成本、高效的接入
�。�1）健康一體機有線寬帶接入方案
有線寬帶利用滁州城域網BRAS（Broadband
Remote Access Server，寬帶遠程接入服務器）（華為ME60）作為L(zhǎng)2TP LAC（L2TP Access Concentrator，L2TP訪問集中器）設備[4]，與衛生局網關設備建立L2TP隧道，有線寬帶用戶通過無線路由器進行PPPoE（PPP over Ethernet，以太網上的點對點協議）方式撥號接入衛生局內網，
健康一體機通過WLAN連接無線路由器接入衛生局內網，方案無額外投資�？傮w思路：將衛生局網關設備通過三層接口與滁州BRAS互聯，BRAS使用LoopBack地址與網關設備建立L2TP隧道，BRAS及衛生局網關設備均新建認證域，BRAS下掛用戶通過PPPoE撥號連接后，BRAS認證域?qū)⒂脩糁赶蛐l(wèi)生局網關設備認證并連接到衛生局內網[5]。主要配置如下：
◆要求在BRAS上建立衛生局網關設備的三層子接口。
◆在BRAS上使能L2TP并建立l2tp-group[8]，使用BRAS的LoopBack接口作為隧道接口，建立L2TP用戶認證域并關聯到l2tp-group。
◆衛生局網關設備（華為SRG2200）建立虛擬網關接口[7-8]、使能L2TP功能并建立l2tp-group；在AAA模塊中創建認證域、創建用戶并關聯地址池，其中創建用戶必須使用戶名后綴為“@認證域的域名”，如下所示：local-user test@dywsj password cipher test@123//dywsj為認證的域名◆在BRAS下建立用戶認證接口[7]，將用戶指向該接口認證。BRAS下掛用戶通過PPPoE方式使用用戶名/密碼（test@dywsj/test@123）認證，在衛生局網關上認證成功，健康一體機使用WLAN連接進行服務器測試，測試成功。
（2）LTE寬帶接入方案
LTE寬帶利用4G CPE作為L(zhǎng)2TP LAC設備，通過Internet與衛生局網關設備建立L2TP隧道，LTE寬帶用戶通過無線路由器連接到CPE上接入衛生局內網，
健康一體機通過WLAN連接無線路由器接入衛生局內網，方案無額外投資[9]。選取室外型CPE ZLT P10設備作為L(zhǎng)2TP LAC設備，原設備無法進行L2TP撥號，聯系設備廠家對CPE設備進行軟件版本升級后，可以在ZLT P10上直接進行L2TP撥號[10]。該CPE設備軟件版本升級后可以直接進行L2TP撥號配置，但在進行L2TP撥號時要求具備隧道名稱，需在衛生局網關設備上做如下配置：使能L2TP并建立l2tp-group[8]，其中l(wèi)2tp-group必須具備隧道名稱，如下所示：l2tp-group 2allow l2tp virtual-template 2 remote lac domainsystem //關聯認證接口及認證域，隧道名稱為lac。
在升級后的CPE設備中直接進行L2TP撥號設置，輸入衛生局網關設備的I P地址、隧道名稱以及配置的用戶名/密碼（test/test@123），
健康一體機使用WLAN連接進行服務器測試，測試成功。本文接入方案針對村衛生室用戶的基礎網絡覆蓋情況，對已有光纜覆蓋的用戶，使用IP城域網與衛生局內網網關設備做L2TP VPN接入；對無光纜覆蓋但4G信號已覆蓋的用戶，使用4G CPE與衛生局內網網關做L2TP VPN接入。經過實地接入測試，成功達到方案的研究目的，實現低成本、高效的接入，并且接入運行正常穩定。
